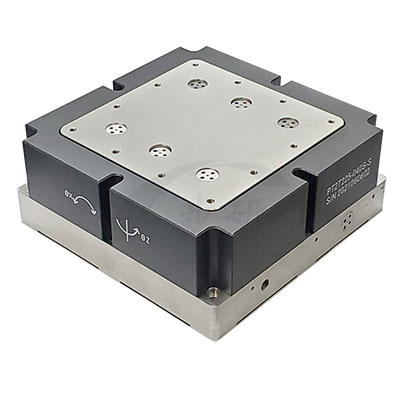

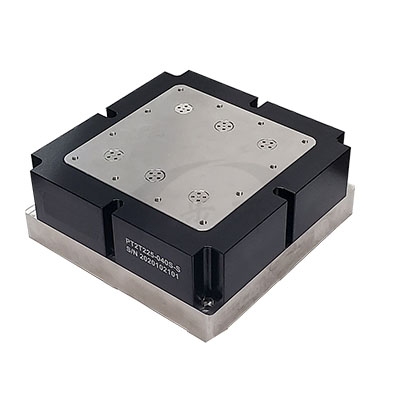

壓電旋轉臺 ∣ PT2T225-040S（大承載）
產品特性：θxθz軸偏轉/旋轉臺，高承載承載能力、高動態應用
- 運動方向： θx、θz軸
- 標稱行程： 0.4 mrad x 0.4 mrad（閉環）
- 外形尺寸： 225×225×90 mm
- 承載能力： 60kg
咨詢服務熱線：
13062620377產品型號 | PT2T225-040S | PT2T225-040S-S | 公差 | 備注 | |
運動自由度 | θx、θz | θx、θz | - | - | |
傳感器類型 | - | SGS | - | - | |
標稱行程范圍（@0~+120V） | 80”[Sec] ≈ 0.4mrad/軸 | 80”[Sec] ≈ 0.4mrad/軸 | ±10% | - | |
最大行程范圍（@-20~+150V） | 100”[Sec] ≈0.5mrad/軸 | 100”[Sec] ≈0.5mrad/軸 | ±20% | - | |
分辨率 | 0.02μrad | 0.02μrad | typ. | Note 1 | |
重復定位精度 | - | （θz）0.25μrad、（θx）0.24μrad | typ. | - | |
線性度 | - | （θz） 0.13%（θx）0.2% | typ. | - | |
空載階躍時間 | 5ms | 5ms | typ. | Note 2 | |
承載能力（推薦） | 600 N | 600 N | typ. | - | |
諧振頻率 | 0g | （θz）500Hz、（θx）850Hz | （θz）500Hz、（θx）850Hz | - | Note 3 |
驅動方式 | 壓電陶瓷 | 壓電陶瓷 | - | - | |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | - | - | |
線纜長度 | 1.5 m/軸 | 1.5 m/軸 | ±10mm | Note 4 | |
承載面尺寸 | 170 x 170 mm | 170 x 170 mm | - | - | |

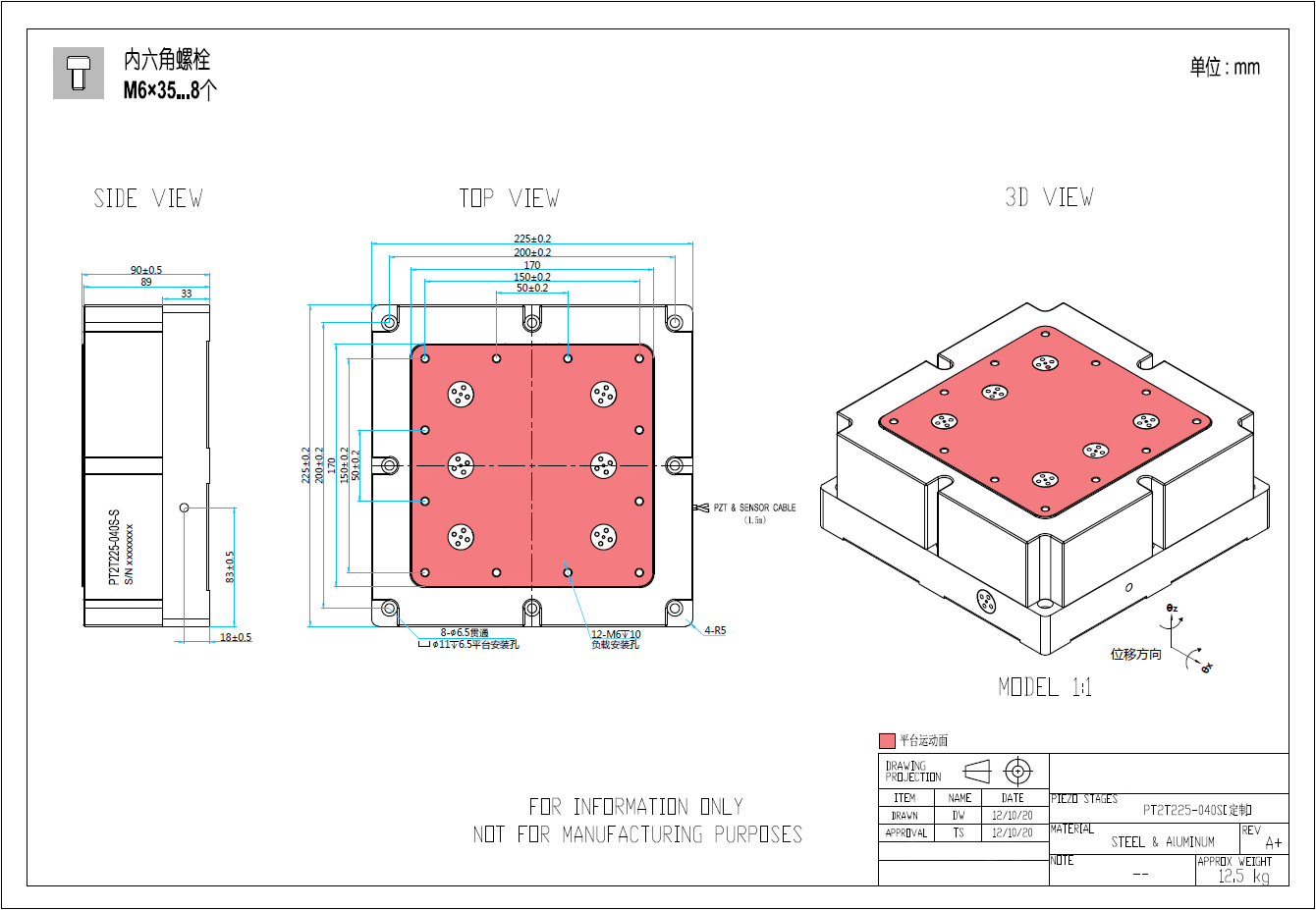

外形尺寸(WxHxL) | 225×225×90 mm | 225×225×90 mm | - | - | |
重量 | 20000 g | 20000 g | ±5% | Note 5 | |
PZT & Sensor連接器 | LEMO | LEMO | - | Note 6 | |
線纜長度 | 1.5m/軸 | 1.5m/軸 | ±10mm | - | |
本體材質 | 鋁、鋼 | 鋁、鋼 | - | - | |
Note：
1. 指實際分辨率，為PCM931S壓電控制器實際輸出電壓分辨率計算得出。（另，驅動電壓輸出的紋波噪聲mVpp對應的分辨率為理論分辨率，因?yàn)閴弘娞沾杉{米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。即型號為PCM931S壓電控制器的驅動電壓紋波噪聲為2mVpp，則對應的壓電偏擺臺的分辨率約為0.03μrad ）。
2. 開環的階躍響應時間與壓電控制器的驅動電流有關。閉環的階躍響應時間與閉環的調節有關。
3. 為壓電納米定位系統共振頻率，使用時應避開此頻率，建議在負載對應的諧振頻率80%下使用。
4. 線纜長度可定制。
5. 臺體重量不包括線纜及連接器的重量。
6. 可定制連接器型號。
注：以上規格參數基于實驗室環境測得。
